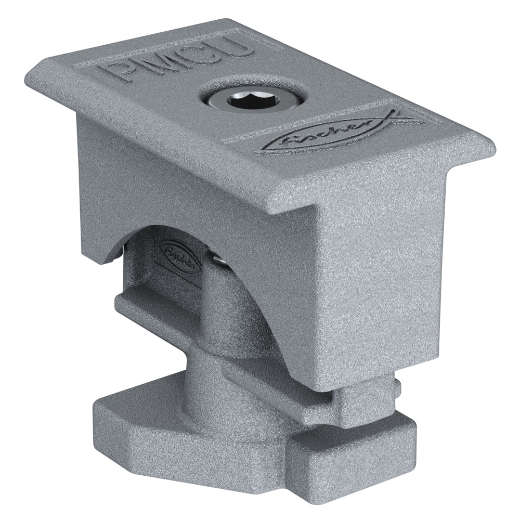

Mittelklemme vorm.Uni.PM C U 30-50 AL
-
Universelle Mittelklemme für alle PV-Module mit einer Stärke von 30 bis 50 mm
Beschreibung
PMC U ist die universelle Mittelklemme für PV-Paneele mit einer Stärke von 30 bis 50 mm. PMC U lässt sich durch einfaches Drehen schnell in die Schienen einführen. Kompatibel mit SolarFish H33,SolarFish H44,SolarFish H83 und SolarMetal Schienen.
Vorteile
- Die vormontierte Universal-Mittelklemme PMC U kann alle PV-Module mit einer Dicke von 30 bis 50 mm befestigen.
- Die versenkte Schraube in der Klemme vermeidet Schatten auf benachbarten Modulen.
- Dank der intelligenten Mutter kann die PM U-Universalklemme an jeder Stelle der Tragschiene schnell eingehängt und arretiert werden.
- Durch die Feder bleibt die Klemme während der Anzugsphasen angehoben und das Kunststoffelement sorgt dafür, dass sie in der Schiene in Position bleibt und nicht verrutscht.
- Die PMC U-Klemme benötigt keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.
Technische Daten
| GTIN/EAN | 8001132059913 |
| Artikelnummer | 538880 |
| Gewicht | 105 g |
| Gewinde | M8 |
| Installationsdrehmoment | 10 Nm |
| Schlüsselweite (Innen 6kant) | 6 mm |
| Schraubenlänge | 40 mm |
| Profi / DIY | Profi |
| Modulhöhe | 30 - 50 mm |
| Größe Klemme | 21 x 60 mm |
| Abmessungen | 60 x 21 mm |
| Inhalt | 10 |
Technologie
- Setzen Sie den unteren Teil der vormontierten PMC U Universalklemme in die obere Nut der Schiene ein.
- Drehen Sie die vormontierte Universalklemme PMC U im Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
- Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) anwenden.
