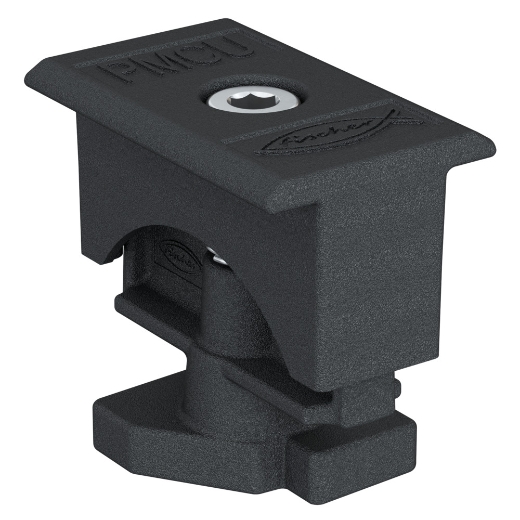

Mittelklemme vorm.Uni.PM C U 30-50 AL sw

  • Universelle Mittelklemme für alle PV-Module mit einer Stärke von 30 bis 50 mm

Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

PMC U ist die universelle Mittelklemme für PV-Paneele mit einer Stärke von 30 bis 50 mm. PMC U lässt sich durch einfaches Drehen schnell in die Schienen einführen. Kompatibel mit SolarFish H33,SolarFish H44,SolarFish H83 und SolarMetal Schienen.

Vorteile

  • Die vormontierte Universal-Mittelklemme PMC U kann alle PV-Module mit einer Dicke von 30 bis 50 mm befestigen.
  • Die versenkte Schraube in der Klemme vermeidet Schatten auf benachbarten Modulen.
  • Dank der intelligenten Mutter kann die PM U-Universalklemme an jeder Stelle der Tragschiene schnell eingehängt und arretiert werden.
  • Durch die Feder bleibt die Klemme während der Anzugsphasen angehoben und das Kunststoffelement sorgt dafür, dass sie in der Schiene in Position bleibt und nicht verrutscht.
  • Die PMC U-Klemme benötigt keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.

Technische Daten

GTIN/EAN 8001132059920
Artikelnummer 538881
Gewicht 105 g
Gewinde M8
Installationsdrehmoment 10 Nm
Schlüsselweite (Innen 6kant) 6 mm
Schraubenlänge 40 mm
Profi / DIY Profi
Modulhöhe 30 - 50 mm
Größe Klemme 21 x 60 mm
Abmessungen 60 x 21 mm
Inhalt 10

Technologie

  • Setzen Sie den unteren Teil der vormontierten PMC U Universalklemme in die obere Nut der Schiene ein.
  • Drehen Sie die vormontierte Universalklemme PMC U im Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
  • Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) anwenden.
