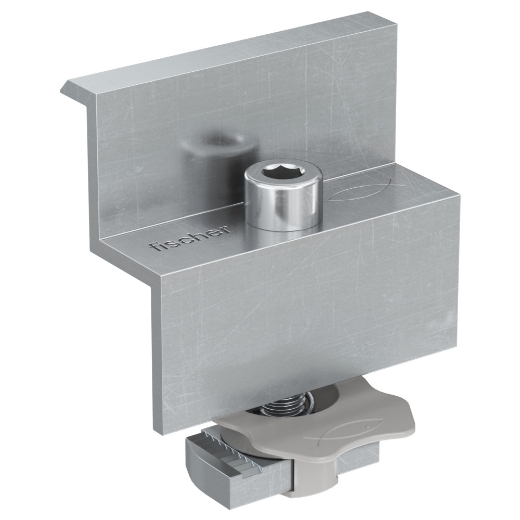

Endklemme vorm. PM F 30 AL
-
Die vormontierte Endklemme für PV-Module mit Aluminiumrahmen
Beschreibung
PM F ist die vormontierte Endklemme für PV-Module mit Aluminiumrahmen. Die PM-Klemme ist je nach Dicke des PV-Panels in verschiedenen Varianten erhältlich. PM F verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.
Vorteile
- Dank der Feder bleiben die vormontierten PM F Endklemmen während der Anzugsphasen angehoben und dank des Kunststoffelements bleiben sie in Position ohne zu verrutschen.
- Die vormontierten Klemmen PM F benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.
Technische Daten
| GTIN/EAN | 8001132100783 |
| Artikelnummer | 554786 |
| Gewicht | 75 g |
| Gewinde | M8 |
| Installationsdrehmoment | 12 Nm |
| Schlüsselweite (Innen 6kant) | 6 mm |
| Schraubenlänge | 30 mm |
| Profi / DIY | Profi |
| Modulhöhe | 30 mm |
| Größe Klemme | 21 x 60 mm |
| Abmessungen | 60 x 21 mm |
| Inhalt | 10 |
Technologie
- Setzen Sie den unteren Teil der PM F Endklemmen in die obere Nut der Schiene ein.
- Drehen Sie die vormontierten PM F Endklemmen um 90° im Uhrzeigersinn.
- Das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI) befestigen.
