Profil SolarMetal L H25 110 EPDM AL

  • Profil zur Befestigung von Photovoltaikanlagen auf Trapezblechdächern.

Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung

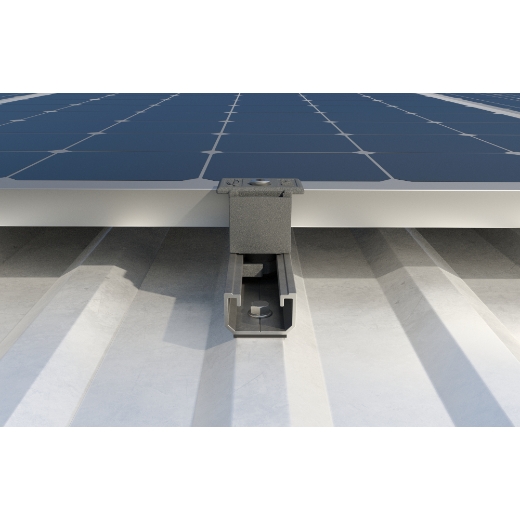

Anwendungsbild

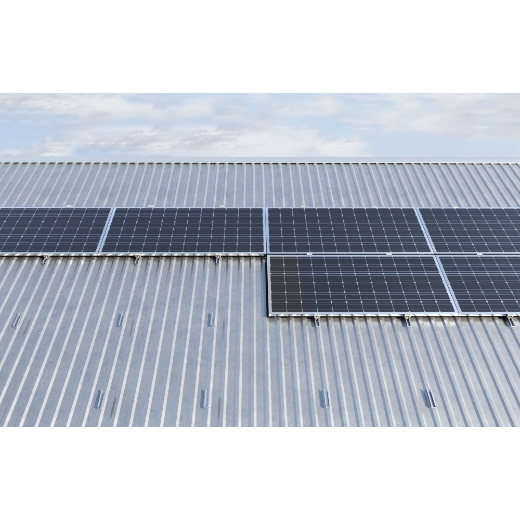

Anwendungsbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

fischer SolarMetal L ist eine Schiene aus Aluminium AW 6063 T66 für den Bau von Konstruktionen für Photovoltaikanlagen auf Trapezblechdächern. Das Profil ist für die Befestigung entlang der Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Landscapeformat / Querformat (lange Seite orthogonal/rechtwinklig zur Hochsicke des Trapezblechs). SolarMetal L ist sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. Vorgebohrtes Schienenstück mit vormontiertem EPDM. Kompatibel sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.

Vorteile

  • Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen.
  • Schienenstück mit vormontierter EPDM-Dichtung.
  • Das vorgebohrte Schienenstück ist für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden Schrauben geeignet.

Technische Daten

GTIN/EAN 8001132110645
Artikelnummer 567186
Gewicht 0,58 kg/m
Höhe 25 mm
Loch-ø 5,5 mm
Trägheitsmoment 5 cm<sup>4</sup>
Widerstandsmoment 2,5 cm³
Profi / DIY Profi
Profilquerschnitt 216,64 cm²
EPDM vormontiert Ja
Stärke EPDM 2
Anzahl Bohrungen 2
Länge 110 mm
Inhalt 50

Technologie

  • Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.
  • Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.
  • Bei der Befestigung mit 6x25 EPDM Bohrschraube, positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.

Optionales Zubehör (nicht im Lieferumfang enthalten)
