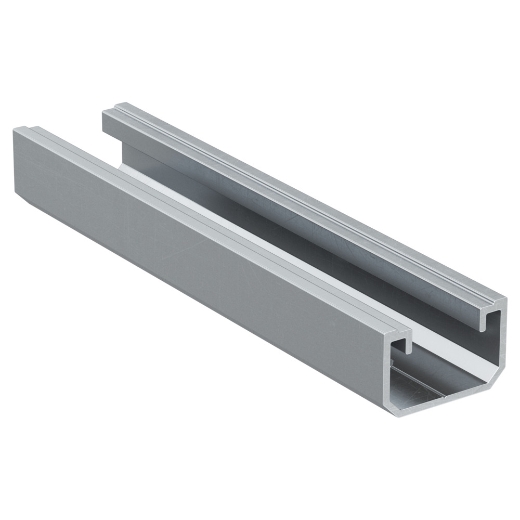

Profil SolarMetal L H25 4.450 AL

  • Profil zur Befestigung von Photovoltaikanlagen auf Trapezblechdächern.

Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

fischer SolarMetal L ist eine Schiene aus Aluminium AW 6063 T66 für den Bau von Konstruktionen für Photovoltaikanlagen auf Trapezblechdächern. Das Profil ist für die Befestigung entlang der Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Landscapeformat / Querformat (lange Seite orthogonal/rechtwinklig zur Hochsicke des Trapezblechs). SolarMetal L ist sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. Lange Schiene zur Optimierung der Struktur für jede Anlagengröße. Kompatibel sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben

Vorteile

  • Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen.
  • Lange Schiene für schnelle und einfache Montage.
  • Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.

Technische Daten

GTIN/EAN 8001132110676
Artikelnummer 567412
Gewicht 0,58 kg/m
Höhe 25 mm
Loch-ø 5,5 mm
Trägheitsmoment 5 cm<sup>4</sup>
Widerstandsmoment 2,5 cm³
Profi / DIY Profi
Profilquerschnitt 216,64 cm²
EPDM vormontiert Nein
Länge 4.450 mm
Inhalt 1

Technologie

  • Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.
  • Kleben Sie eine Lage Butylklebeband CG INT zwischen Solar Blechdach Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt.
  • Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.
  • Bei der Befestigung mit 6x25 EPDM Bohrschraube, bohren Sie nur die Schiene an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen.

Optionales Zubehör (nicht im Lieferumfang enthalten)
