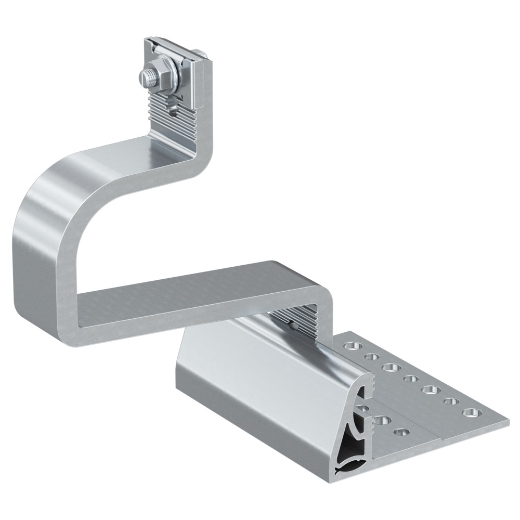

Dachhaken RH 52-67 VB AL

Aluminiumhaken mit großer Grundplatte für die Installation von Photovoltaikanlagen auf Ziegeldächern unterschiedlicher Dicke. Horizontal versetzbarer Befestigungspunkt

Wichtigste Daten

Der Dachhaken verfügt über drei Verstellelemente: Die horizontale Verstellung an der Grundplatte ermöglicht das Anpassen an die Dachziegelform, die untere die Anpassung an verschiedenen Ziegeldicken, das mittlere vertikale ermöglicht es, den Abstand zwischen Profil und Ziegeloberseite einzustellen.
Der Dachhaken ermöglicht Installationen sowohl im Hoch- als auch im Querformat (dank der LAB-Winkelhalterung).
Geeignet für Dachziegel mit eine Gesamtstärke von 40 bis 52 mm (571746) bzw. 52 bis 67 mm (571748).
Die Schnellverbindung Haken/Schiene erfordert keine zusätzlichen Schrauben.
Die breite Grundplatte bietet eine variable Befestigung an der Konterlatte.
Viele verschiedene Löcher erhöhen die Auswahl bei der Befestigungsanordnung.
Die große Tragfähigkeit ermöglicht die Verwendung von weniger Dachhaken.

Beschreibung

Der Aluminiumhaken RH AL eignet sich für den Aufbau von Photovoltaikanlagen auf Steildächern mit Dachziegeln unterschiedlicher Dicke. Durch die horizontale Verstellung an der Grundplatte kann der Dachhaken exakt an den Dachziegel angepasst werden.
Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen.

Vorteile

Der Dachhaken bietet mehrere Verstellelemente: das untere ermöglicht die Einstellung an die Ziegeldicke, das vertikale Verstellelement oben ermöglicht die Einstellung des Abstands zwischen Profil und Ziegeloberseite
Befestigung mit A2-PowerFast Schrauben, entweder drei Schrauben ø6 oder zwei Schrauben ø8.
Die große Grundplatte erlaubt eine genaue Anpassung an die Dachziegelform.
Die große Tragfähigkeit erlaubt die Verwendung von weniger Dachhaken.
Der Dachhaken hat eine kontrollierte Verformung und ist so konzipiert, dass er die Ziegel nicht beschädigt.
Da der Dachhaken vormontiert ist, kann er ohne zusätzliches Zubehör montiert werden.
Der Dachhaken ist stabil, leicht und aus Aluminium gefertigt, um die hohe Lebensdauer des Systems zu gewährleisten.
Durch Drehen des Gelenks wird der Dachhaken sowohl mit SolarFish H33 als auch mit SolarFish H44 Profilen kompatibel.

Technische Daten

GTIN/EAN	8001132116944
Artikelnummer	571748
Gesamthöhe	132 - 162 mm
Gewicht	0,6 kg
Schlüsselweite	13 mm
Stärke	8,5 mm
Einstellbereich	52 - 67 mm
Profi / DIY	Profi
Breite Grundplatte	120 mm
Höhe unter Bügel	52 - 67 mm
Installationsdrehmoment	20 / 10 Nm
Tiefe	100 mm
Inhalt	10

Technologie

Bestimmen Sie den Achsabstand der Dachhaken nach den Schnee- und Windlasten vor Ort und legen Sie die Position je nach Tragstruktur und örtlichen Gegebenheiten fest.
Den Dachziegel anheben und die Grundplatte des Hakens mit der entsprechenden Befestigung anbringen.
Die für die Art der Bedachung erforderlichen Höhen- und Breiteneinstellungen vornehmen und die Schrauben der verstellbaren Gelenke anziehen, um den Haken in seiner Position zu sichern.
Das Gelenk an der Oberseite des Hakens in die seitliche Nut der verwendeten Schiene einführen. Das Gelenk kann zur Anpassung an SolarFish H33 und SolarFish H44 Schienen gedreht werden.

Optionales Zubehör (nicht im Lieferumfang enthalten)

Verbindungswinkel RH-Dachhaken LAB AL 8001132117002
PowerFast 6,0x100 TK TX TG A2 100 4048962125771
Holzbauschraube WTP 8,0x80 A2 100 4048962515428
Holzbauschraube WTP 8,0x100 A2 100 4048962515435
PowerFast 6,0x120 TK TX TG A2 100 4048962125788
Profil SolarFish H33 3.650 AL 8001132119433
PowerFast 6,0x80 TK TX TG A2 200 4048962125764
Profil SolarFish H33 2.500 AL 8001132119426
Holzbauschraube WTP 8,0x120 A2 100 4048962515442
