Verbindungswinkel RH-Dachhaken LAB AL
-

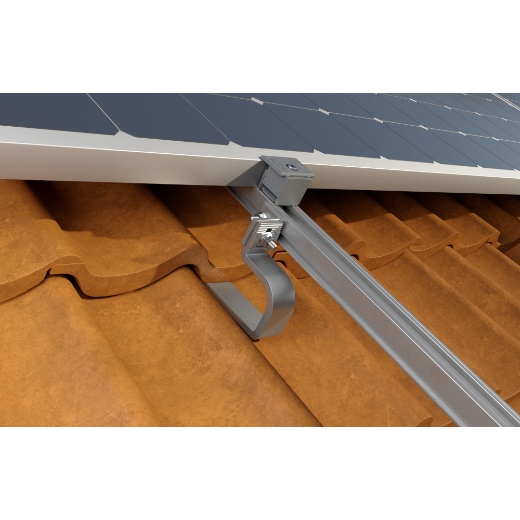

Verbindungswinkel für die Installation von horizontal orientierten PV-Modulen auf ziegelgedeckten Schrägdächern.
Beschreibung

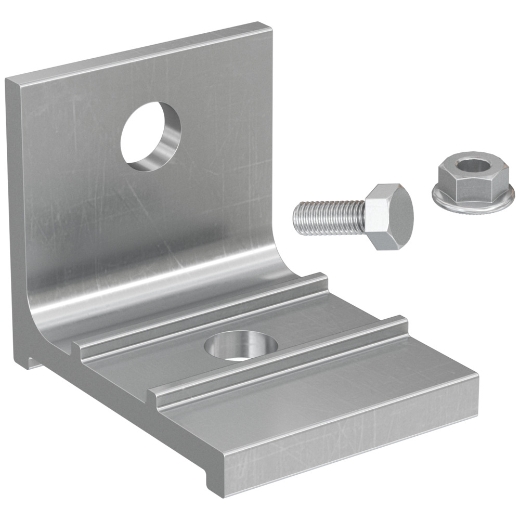

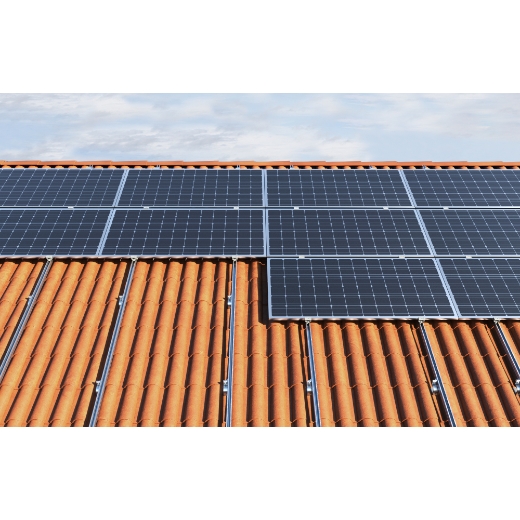

Der Verbindungswinkel LAB ermöglicht eine individuelle Anpassung der Ausrichtung der PV-Module. Durch das Anbringen des LAB Verbindungswinkel an die RH-Dachhaken können PV-Module auch im Querformat montiert werden. Geeignet für alle RH-V und RH-VB Dachhaken (RH 40-52 V AL, RH 52-67 V AL, RH 40-52 VB AL, RH 52-67 VB AL).
Vorteile
- Verbindungsschraube und Mutter sind im Lieferumfang enthalten.
- Das Design des Verbindungswinkels ist perfekt an die Form des Hakens angepasst und hilft, die Schraube in Position zu halten, während die Mutter befestigt wird.
Technische Daten
| GTIN/EAN | 8001132117002 |
| Artikelnummer | 571788 |
| Gewicht | 26 g |
| Schlüsselweite | 13 mm |
| Profi / DIY | Profi |
| Installationsdrehmoment | 10 / 20 Nm |
| Inhalt | 20 |
Technologie
- Entfernen Sie die Hammerkopfschraube RHS 8x20 A2, die Sechskantmutter MU F und die am Haken vormontierte Antirutschplatte vom RH-Dachhaken.
- Positionieren Sie den LAB-Winkel auf dem flachen oberen Teil des Hakens und passen Sie die Höhe entsprechend an.
- Bringen Sie die Verbindungsschraube im Loch zwischen den LAB-Rippen an und montieren Sie die Antirutschplatte und die MU F-Mutter auf der gerändelten Seite des Dachhakens, um den Verbindungswinkel mit dem Dachhaken zu verbinden.
- Verbinden Sie das Solarprofil mit dem LAB-Verbindungswinkel mithilfe der Hammerkopfschraube RHS 8x20 A2.
- Ziehen Sie die MU F-Mutter mit einem Drehmoment von 10 Nm an.
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Dachhaken RH 40-52 VB AL 8001132116920 -
Dachhaken RH 52-67 VB AL 8001132116944
