Profilverbinder SolarFish H44 AL
-
Aluminiumverbinder für SolarFish H44 AL-Schienen.
Beschreibung

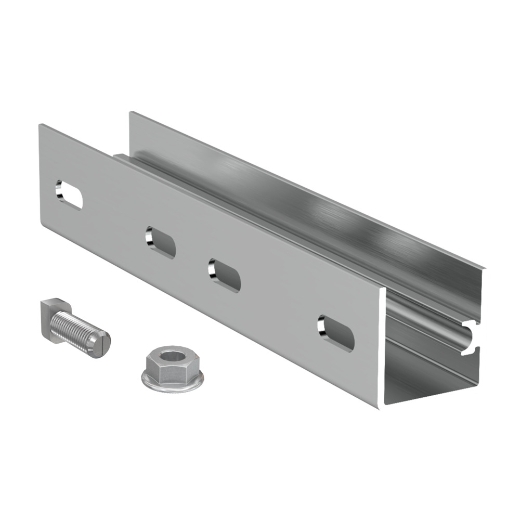

Mit dem SolarFish H44 AL Verbinder können zwei Solarschienen des Typs SolarFish H44 miteinander verbunden werden. Dank seines Designs können die beiden Schienen leicht in den Verbinder eingelegt werden und mit Hilfe der Rille in der Mitte der Außenseite und der Schwalbenschwanzverbindung können sie schnell und einfach positioniert werden.
Vorteile
- Durch den U-förmigen Querschnitt der Verbindung lassen sich die beiden Schienen leicht einstecken.
- Die Schwalbenschwanzverbindung erleichtert die Montage, indem sie die korrekte Einfügeposition der Verbindung in die Schienen klar und schnell anzeigt.
- Die mittige Markierung hilft dabei, die richtige Position der Schienen zu ermitteln.
- Der Verbinder gewährleistet eine feste und sichere Verbindung zwischen den Schienen.
- Die Befestigung zwischen dem Verbinder und den Schienen muss mit RHS 8-Schrauben und geflanschten Sechskantmuttern MU F M8 erfolgen, kompatibel mit den meisten fischer Solarprodukten.
Technische Daten
| GTIN/EAN | 8001132119532 |
| Artikelnummer | 572445 |
| Gewicht | 240 g |
| Profi / DIY | Profi |
| Profilquerschnitt | 3,62 cm² |
| Länge | 250 mm |
| Inhalt | 10 |
Technologie

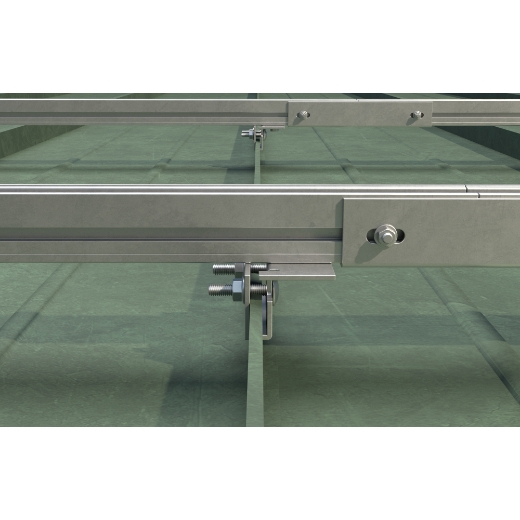

- Positionieren Sie zwei SolarFish H44 AL Schienen so, dass sie im Verbinder sitzen, indem Sie sie mit der Markierung zentrieren.
- Verwenden Sie die Markierung und die Schwalbenschwanzverbindung, um die Schienen einfach im Verbinder zu positionieren.
- Befestigen Sie den Verbinder mit vier RHS 8-Schrauben und vier sechseckigen geflanschten MU F M8-Muttern an den Schienen, indem Sie sie mit einem Drehmoment von 15 Nm festziehen.
