Profil SolarMetal P H50 400 AL
-
Profil zur Befestigung von Photovoltaikanlagen auf Trapezblechdächern.
Beschreibung

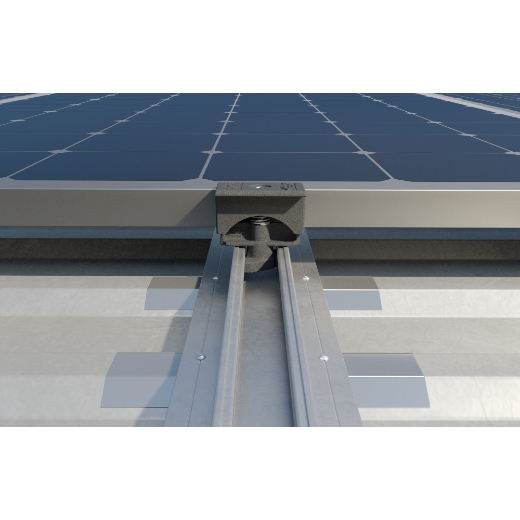

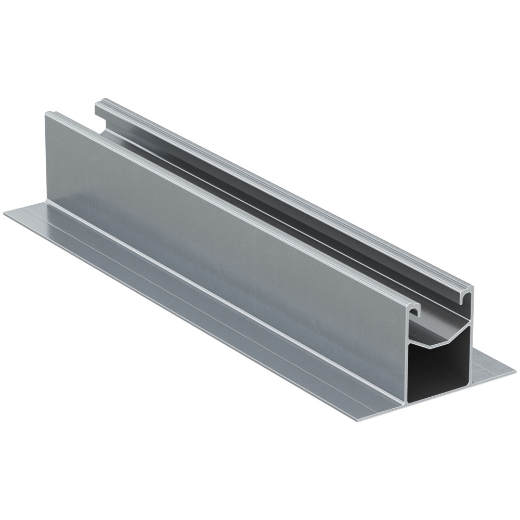

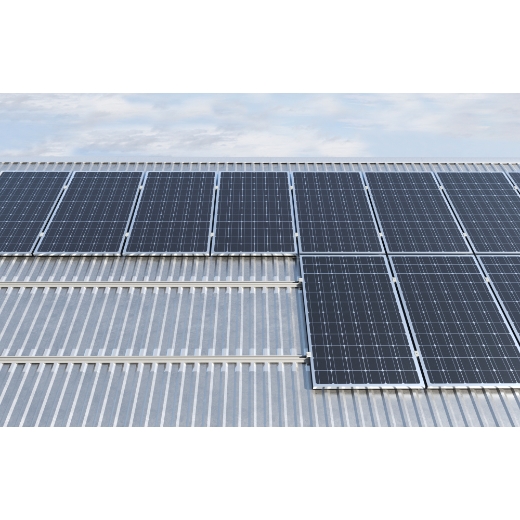

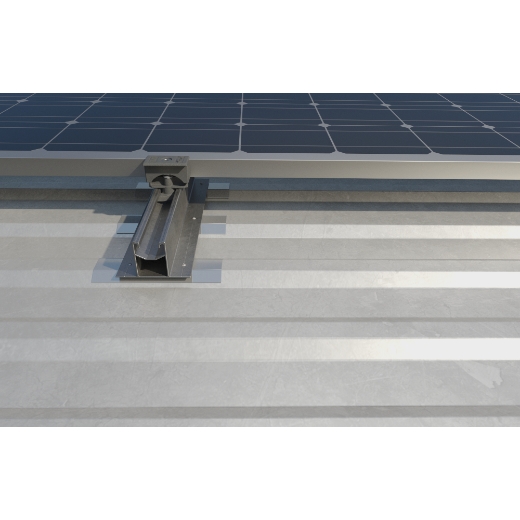

SolarMetal P AL Blechdach ist eine Profil aus Aluminiumlegierung zur Befestigung von Photovoltaikanlagen auf Flach- oder Schrägdächern mit Trapezblech. Das Profil ist für die Befestigung orthogonal zu den Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Hochformat (lange Seite entlang der Hochsicke des Trapezblechs). Durch die Verwendung von ALG-Nieten ist die Montage schnell und einfach. Das Photovoltaikmodul kann sowohl mit den Universalklemmen PM U / PM C U als auch mit den vormontierten Klemmen PM F / PM C schnell montiert werden.
Vorteile
- Kurze Schienen zur Kostenoptimierung und zur Vermeidung von Problemen mit thermischer Ausdehnung.
- Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben.
- Passend für das gesamte fischer Klemmensortiment.

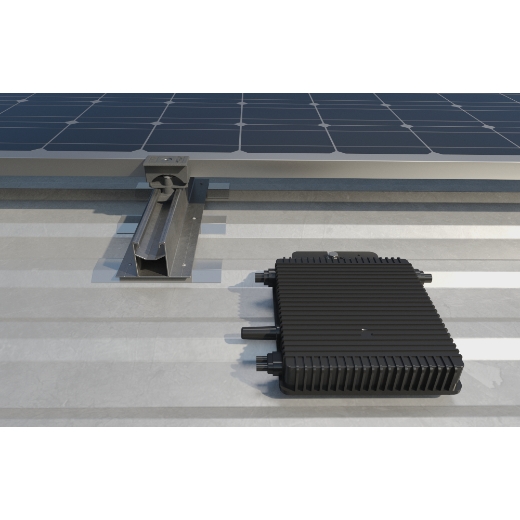

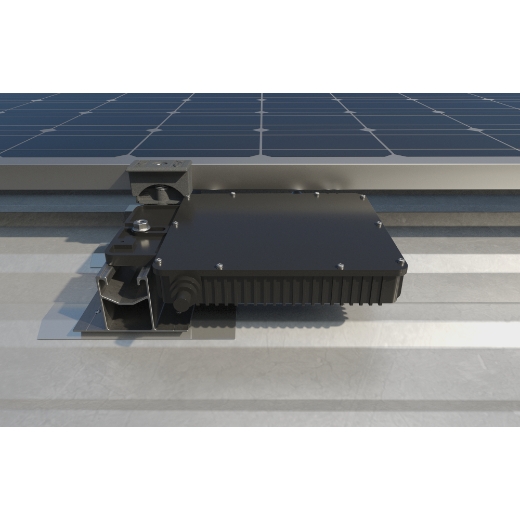

- SolarMetal P H50 ist für die Installation von Photovoltaik-Optimierern ausgelegt: die Höhe von 50 mm trägt zu einer verbesserten Hinterlüftung der Module bei.
Technische Daten
| GTIN/EAN | 8001132121900 |
| Artikelnummer | 574515 |
| Gewicht | 1,05 kg/m |
| Höhe | 50 mm |
| Trägheitsmoment | 15,56 cm<sup>4</sup> |
| Widerstandsmoment | 4,04 cm³ |
| Profi / DIY | Profi |

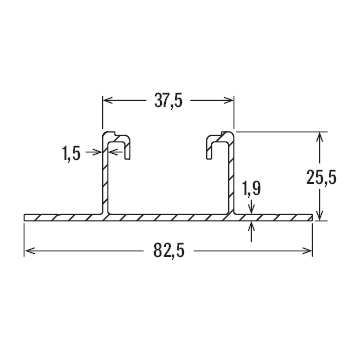

| Profilquerschnitt | 3,89 cm² |
| EPDM vormontiert | Nein |
| Länge | 400 mm |
| Inhalt | 30 |
Technologie
- Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort.
- Kleben Sie eine Lage Butylklebeband CG INT (Mindestlänge 80 mm) zwischen Profil und Trapezblech.
- Bei der Befestigung mit ALG Nieten, positionieren Sie das Profil auf dem Trapezblech und bohren Sie Profil und Blech gemeinsam mit einem 5,5 mm-Bohrer auf.
- Bei der Befestigung mit 6x25 EPDM Bohrschrauben, bohren Sie nur das SolarFlat Blechdach-Profil an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie das bereits vorgebohrte Profil auf dem Blech und schrauben Sie die selbstbohrende Schraube durch das vorgebohrte Loch ein.
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Mittel/Endkl. Uni.vorm. PM U 30-50 AL 8001132028766 -
Klebeband CG Int (2) 8001132013410
-
Mittelklemme vorm.Uni.PM C U 30-50 AL sw 8001132059920
-
Mittel/Endkl. Uni.vorm. PM U 30-50 AL sw 8001132049181
-
Mittelklemme vorm.Uni.PM C U 30-50 AL 8001132059913
-
Mittelklemme vorm. PM C 28-34 AL sw 4048962436808
-
Mittelklemme vorm. PM C 28-34 AL 8001132021200
-
Bohrschraube EPDM 6,0x25 A2 8001132110669
