Profil SolarMetal L H50 110 EPDM AL

  • Profil für Photovoltaikanlagen auf Trapezblechdächern für Module im Querformat. Die Höhe von 50 mm verbessert die Belüftung und ist mit der Installation von Photovoltaik-Optimierern kompatibel.

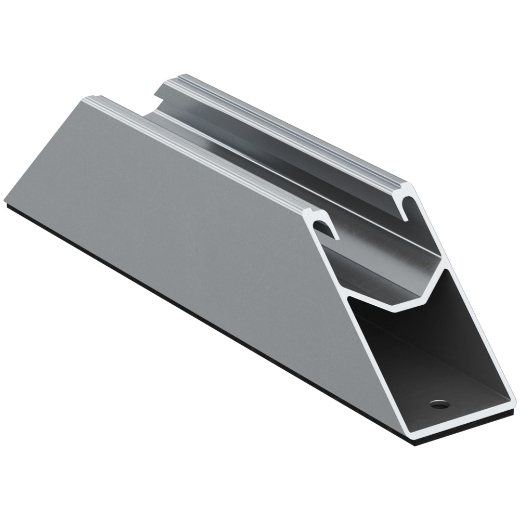

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung

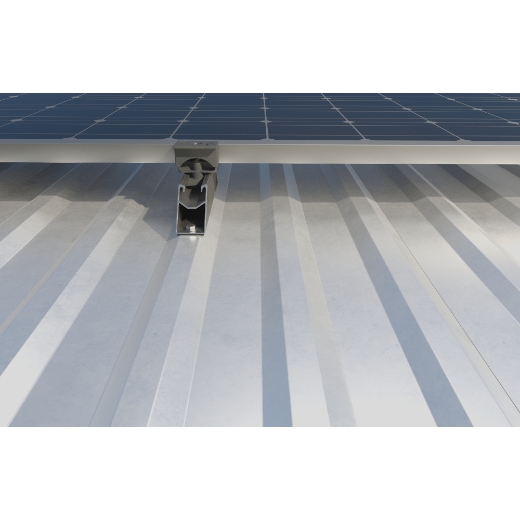

Anwendungsbild

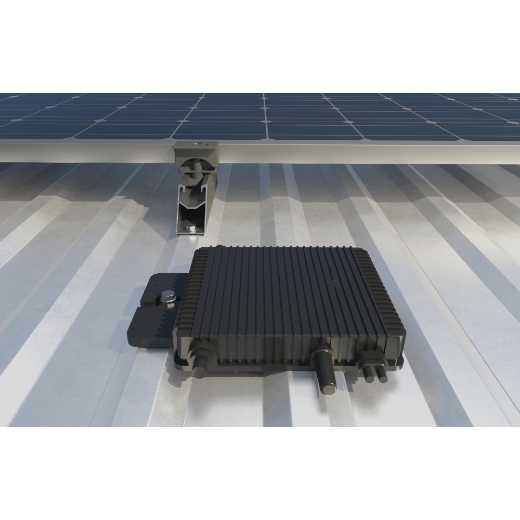

Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

SolarMetal Landscape H50 110 mm EPDM AL ist eine Schiene aus Aluminium AW 6063 T66 für die Installation von PV-Systemen auf Trapezblechdächern. Die Höhe von 50 mm verbessert die Hinterlüftung der Module und ermöglicht die Installation von Photovoltaik-Optimierern. Das Profil ist für die Befestigung entlang der Metallrippen mit Nieten oder selbstbohrenden Schrauben optimiert und seine Form erleichtert die Verwendung von Nietmaschinen oder Schraubendrehern. Die Profile sind auf der Oberseite 110 mm und auf der Unterseite 210 mm lang sowie mit vormontiertem EPDM und 2 Vorbohrungen versehen.

Vorteile

  • Die Höhe von 50 mm verbessert die Belüftung und ist mit der Installation von Photovoltaik-Optimierern kompatibel.
  • Vorgebohrt für die Montage mit ALG-Nieten oder selbstbohrenden Schrauben.
  • Das spezielle trapezförmige Design ermöglicht eine einfache Handhabung der Nietmaschine oder des Schraubendrehers.
  • Dank der Rippenkonstruktion gibt es keine Probleme mit der Wärmeausdehnung.
  • EPDM auf der Unterseite einbaufertig vormontiert.

Technische Daten

GTIN/EAN 8001132121924
Artikelnummer 574517
Gewicht 0,826 kg/m
Höhe 50 mm
Loch-ø 5,5 mm
Trägheitsmoment 8,46 cm<sup>4</sup>
Widerstandsmoment 3,38 cm³
Profi / DIY Profi
Profilquerschnitt 3,06 cm²
EPDM vormontiert Ja
Stärke EPDM 2
Anzahl Bohrungen 2
Länge 210 mm
Inhalt 50

Technologie

  • Bestimmen Sie die Position der Schienen entsprechend der Größe der verwendeten Platte, dem Grundriss und dem Abstand zwischen den Metallrippen.
  • Positionieren Sie die Schiene auf dem Trapezblech.
  • Bringen Sie an jedem Loch eine Befestigung an.
  • Durch die Vorbohrungen in das Blech mit 5,5 mm bohren.
  • Die Niete anbringen.
  • Schrauben Sie durch die zwei vorgebohrten Löcher.
