Stockschraube Holz STSR M10x200 A2

  • Stockschraube zur Befestigung von Photovoltaikanlagen auf Wellplatten- oder Faserzement-Eindeckung an tragenden Konstruktionen aus Holz.

Produktbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

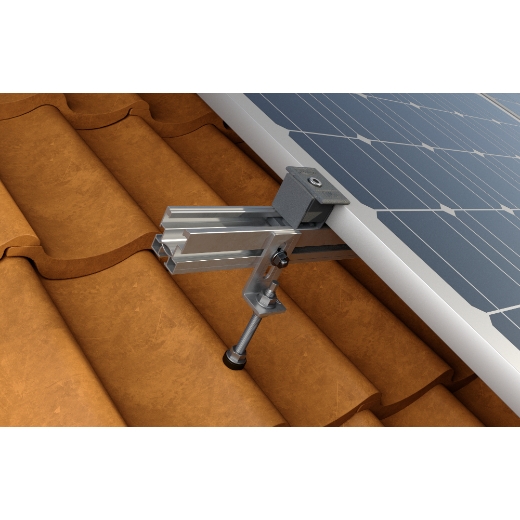

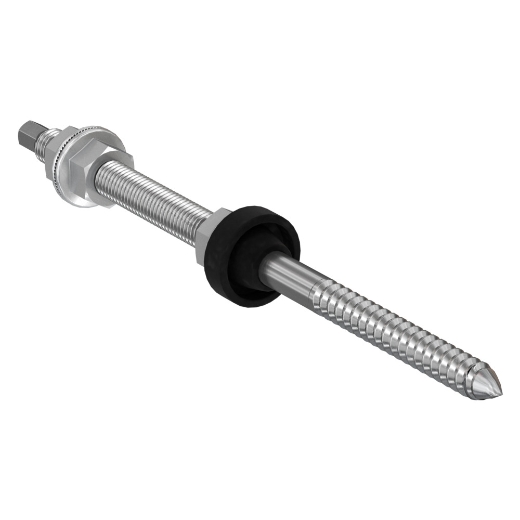

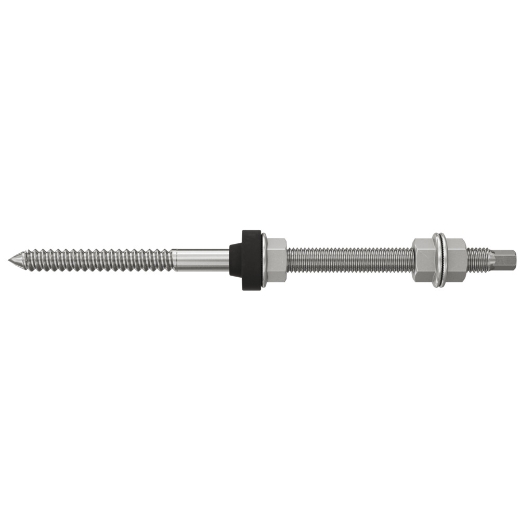

STSR ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Holzunterkonstruktion montiert.

Vorteile

  • Die STSR-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für die Verbindung mit den MW- oder SSP-Halterungen geliefert.
  • Schnelle Montage, da die Dacheindeckung während der Montage nicht entfernt werden muss.
  • Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.

Technische Daten

GTIN/EAN 8001132712023
Artikelnummer 071202
Durchmesser 9 mm
Gewicht 130 g
Gewinde M10
Länge 200 mm
Metrische Gewindelänge 85 mm
Schaftlänge 30 mm
Schlüsselweite 7 mm
Profi / DIY Profi
Holzgewindelänge 67 mm
Inhalt 25

Technologie

  • Bestimmen Sie die Länge der STSR-Stockschraube in Abhängigkeit von der Dicke der tragenden Konstruktion.
  • Bestimmen Sie den Achsabstand der STSR-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.
  • Bestimmen Sie die Position der STSR-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.
  • Bohren Sie die Eindeckung mit 14 mm und die Holzunterkonstruktion mit 6 mm bzw. 8 mm vor.
  • Befestigen Sie die STSR-Stockschraube an der Holzkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.
  • Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.
  • Fixieren Sie die SSP- oder MW-Verbindungsplatte, indem Sie ihre Höhe mit den MU F Muttern einstellen.
