Flachverbindungshalter SSP 10 A2

  • Flache Verbindungsplatte zwischen STSR oder STSI Stockschraube und Solarschiene

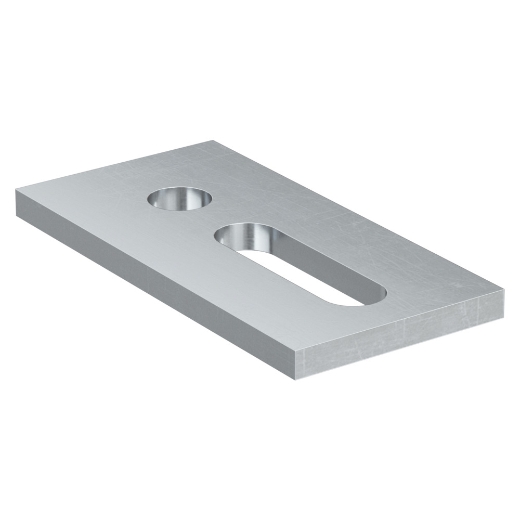

Produktbild
Produktbild
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

SSP ist die flache Halterung zur Verbindung von Solarschienen mit STSI- und STSR-Stockschrauben. SSP mit Anschluss an die untere Schienennut mit SKS-Schrauben und MU F M8-Muttern oder RHS Hammerkopfschrauben.

Vorteile

  • Das Langloch ermöglicht eine größere Toleranz bei der Schienenmontage.

Technische Daten

GTIN/EAN 8001132712054
Artikelnummer 071205
Abmessungen 11 x 40 mm
Gewicht 100 g
Installationsdrehmoment 10 Nm
Loch-ø 11 mm
Passend zu STSR M10, STSI M10
Stärke 5 mm
Profi / DIY Profi
Inhalt 25

Technologie

  • Den SSP Flachverbindungshalter zwischen die beiden Muttern der STSR-/STSI-Stockschraube einführen und anziehen.
  • Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU F M 8 mit dem Flachwinkel SSP.
  • Verwenden Sie die Muttern an der STSR-/STSI-Stockschraube, um die Position der SSP-Flachhalterung zu justieren.
