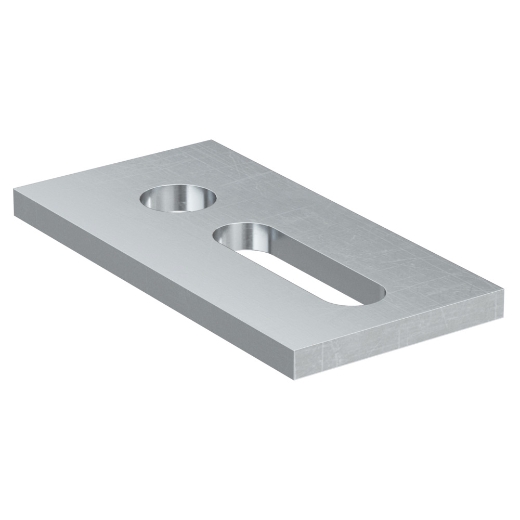

Flachverbindungshalter SSP 12 A2
-
Flache Verbindungsplatte zwischen STSR oder STSI Stockschraube und Solarschiene
Beschreibung
SSP ist die flache Halterung zur Verbindung von Solarschienen mit STSI- und STSR-Stockschrauben. SSP mit Anschluss an die untere Schienennut mit SKS-Schrauben und MU F M8-Muttern oder RHS Hammerkopfschrauben.
Vorteile
- Das Langloch ermöglicht eine größere Toleranz bei der Schienenmontage.
Technische Daten
| GTIN/EAN | 8001132712061 |
| Artikelnummer | 071206 |

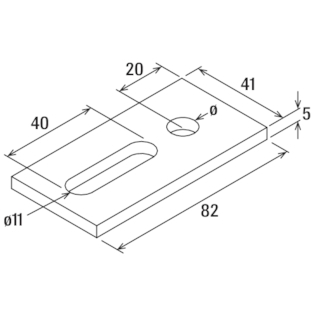

| Abmessungen | 11 x 40 mm |
| Gewicht | 100 g |
| Installationsdrehmoment | 10 Nm |
| Loch-ø | 13 mm |
| Passend zu | STSR M12 |
| Stärke | 5 mm |
| Profi / DIY | Profi |
| Inhalt | 25 |
Technologie
- Den SSP Flachverbindungshalter zwischen die beiden Muttern der STSR-/STSI-Stockschraube einführen und anziehen.
- Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU F M 8 mit dem Flachwinkel SSP.
- Verwenden Sie die Muttern an der STSR-/STSI-Stockschraube, um die Position der SSP-Flachhalterung zu justieren.
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Sechskantschraube SKS M8x20 A2 8001132013427 -
Flanschmutter MU F M8 A2 8001132712108
-
Hammerkschraube RHS 8,0x20 A2 8001132712078
-
Stockschraube Holz STSR M12x350 A2 8001132114155
-
Stockschraube Holz STSR M12x300 A2 8001132712047
