Bolzenanker FBN II 16/140 GS

  • Die wirtschaftliche Befestigung mit großer Unterlegscheibe für den flexiblen Einsatz in ungerissenem Beton.

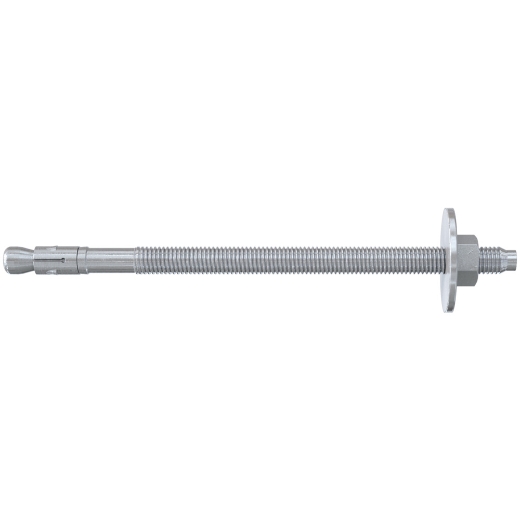

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer Bolzenanker FBN II GS mit großer Unterlegscheibe ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Mit der vormontierten großen Unterlegscheibe ist der Stahlanker aus galvanisch verzinktem Stahl für die Befestigung von Auflagerbalken und Schwellen sowie anderen Holzkonstruktionen zu empfehlen. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet.

Vorteile

  • Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen.
  • Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt.
  • Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
  • Zudem ist der Anker sehr gut für große Anbauteildicken geeignet.
  • Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
  • Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
  • Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Technische Daten

GTIN/EAN 4006209455906
Artikelnummer 045590
Ankerlänge 258 mm
Bohrernenndurchmesser 16 mm
Gewindemaß (mm) 16 mm
Material Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M16
Installationsdrehmoment 100 Nm
Kopfprägung S
Max. Dicke des Anbauteils 140 mm
Max. Nutzlänge hef,stand./hef,min. 140 / 155 mm
Min. Bohrlochtiefe bei Durchsteckmontage 244 mm
Schlüsselweite 24 mm
U-Scheibe (Außendurchmesser x Dicke) 56 x 5 mm
Verankerungstiefe hef,max/hef,min 80 / 65 mm
Verankerungstiefe 80 mm
Profi / DIY Profi
Vorsteckmontage Ja
Durchsteckmontage Ja
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 10

Technologie

  • Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
  • Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
  • Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
  • Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
  • Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Bolzenanker FBN II, FBN II R - Mechanischer Dübel zur Verankerung im Beton DOP - Declaration of Performance Leistungserklärung für fischer Bolzenanker FBN II, FBN II R (Mechanischer Dübel für den Einsatz in Beton)
