Einschlaganker EA II M 12 x 50 D

  • Der Innengewindeanker mit Zulassung für die Befestigung von Diamantbohrgeräten und Diamantsägen.

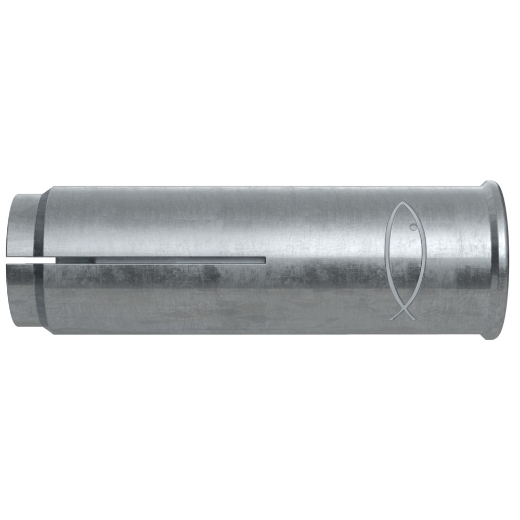

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild

Beschreibung

Der fischer Einschlaganker EA II D ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EAW H Plus wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II D ist ideal für die Befestigung von Diamantbohrgeräten und Diamantsägen.

Vorteile

  • Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.
  • Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
  • Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.
  • Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.
  • Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.
  • Der schwarze Befestigungspunkt verhindert, dass der Anker bei Überkopfmontage aus dem Bohrloch fällt.

Technische Daten

GTIN/EAN 4006209484074
Artikelnummer 048407
Ankerlänge 50 mm
Bohrernenndurchmesser 16 mm
Gewindemaß (mm) 12 mm
Zul. Last Zugzone 8,5 kN
Material Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Innengewinde M12
Max. Einschraubtiefe 22 mm
Min. Bohrlochtiefe 54 mm
Min. Bohrlochtiefe bei Vorsteckmontage 54 mm
Min. Einschraubtiefe 12 mm
Min. Verankerungstiefe 50 mm
Profi / DIY Profi
Vorsteckmontage Ja
Durchsteckmontage Nein
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 25

Technologie

  • Der EA II ist für die Vorsteckmontage geeignet.
  • Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
  • Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.
  • Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.
  • Für die Befestigung von Diamant- und Kernbohrgeräten den speziellen EA II M12 x 50 D / EA M 12 x 50 N D mit verstärkter Hülse verwenden.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Einschlaganker EA II - Mechanischer Dübel zur Verwendung im Beton ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Einschlaganker EA II - Dübel zur Verwendung im Beton für redundante nicht-tragende Systeme DOP - Declaration of Performance Leistungserklärung für fischer Einschlaganker EA II DOP - Declaration of Performance Leistungserklärung für Einschlaganker EA II (Mechanischer Dübel für den Einsatz in Beton) VdS Anerkennung VdS CEA-Richtlinien für Sprinkleranlagen, Planung und Einbau (VdS CEA 4001: 2008-11 (03)

Optionales Zubehör (nicht im Lieferumfang enthalten)
