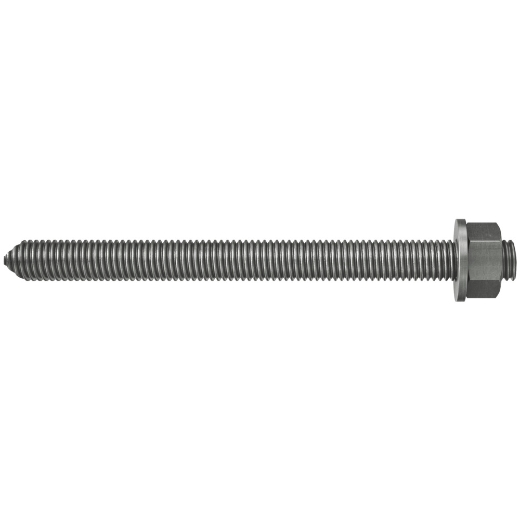

Ankerstange RG M30x380 R

  • Die bewährte Ankerstange für den Einsatz mit Mörtelpatrone oder Injektionsmörtel im Außenbereich.

Produktbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

Die fischer Ankerstange RG M wird aus nicht rostendem Stahl hergestellt. Die Ankerstange ist ein Systemzubehör für die verschiedene fischer Mörtelpatronen oder Injektionsmörtel. Für Einzelbefestigungen ist die Anwendung mit der vorportionierten Mörtelpatrone besonders wirtschaftlich. Bei der Montage mit der Mörtelpatrone wird die fischer Ankerstange RG M mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Bei der Montage mit den Injektionsmörteln wird die Ankerstange von Hand unter leichten Drehbewegungen in das Bohrloch geschoben. Das System ist besonders geeignet für die wirtschaftliche Befestigung von Maschinen, Stahlbaukonstruktionen und Stützfüßen im Außenbereich.

Vorteile

  • Das breite Sortiment der RG M von M8 bis M30 eröffnet ein breites Anwendungsspektrum und bietet dadurch große Flexibilität.
  • Die Vielzahl an zugelassenen Stahlsorten für RG M ermöglicht den Einsatz in allen Korrosionswiderstandsklassen und bietet größtmögliche Anwendungssicherheit.
  • Bitte beachten Sie die Zulassungen der jeweiligen Reaktionspatronen bzw. Mörtel.
  • Erste dynamische Lastangaben in einer ETA für die Verankerung leichter dynamischer Lasten mit Gewindestangen im gerissenen und ungerissenen Beton in Verbindung mit Injektionsmörtel FIS SB und Reaktionspatrone RSB.

Technische Daten

GTIN/EAN 4006209907269
Artikelnummer 090726
Bohrernenndurchmesser 35 mm
Gewindemaß (mm) 30 mm
Anwendungsbedingungen Feuchtraum / Außenbereich
Baustoff ungerissener Beton
Material Nicht rostender Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M30
Höhe der Mutter 24 mm
Höhe der Scheibe 5 mm
Länge 380 mm
Max. Dicke des Anbauteils 226 mm
Min. Verankerungstiefe 120 mm
Passende Patrone RSB RSB-30
Schlüsselweite 46 mm
Überstand 16 mm
Profi / DIY Profi
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 5

Technologie

  • Aufgrund der Dachschräge eignet sich die Ankerstange RG M besonders für die Verwendung in Verbindung mit Reaktionspatronen.
  • Die Ankerstange RG M wird mit einem Bohrhammer und dem zugehörigen Setzwerkzeug drehend-schlagend gesetzt.
  • Beim Setzvorgang zerstört die Dachschräge der RG M die Patrone, durchmischt und aktiviert den Mörtel.
  • Der Einsatz mit Injektionsmörtel ist ebenfalls möglich. Hierbei wird die Ankerstange von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.
