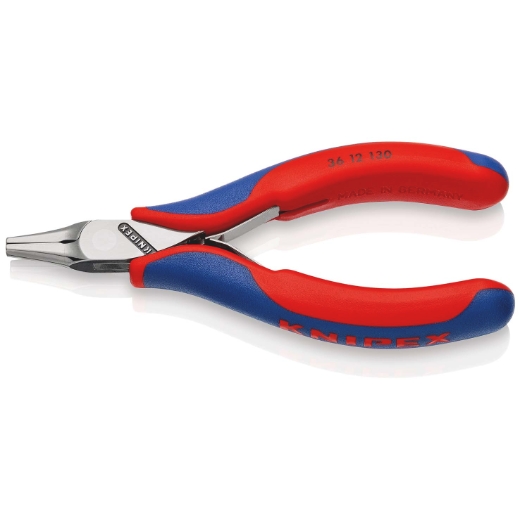

KNIPEX 36 12 130 Elektronik-Bestückungszange mit Mehrkomponenten-Hüllen 130 mm
Beschreibung

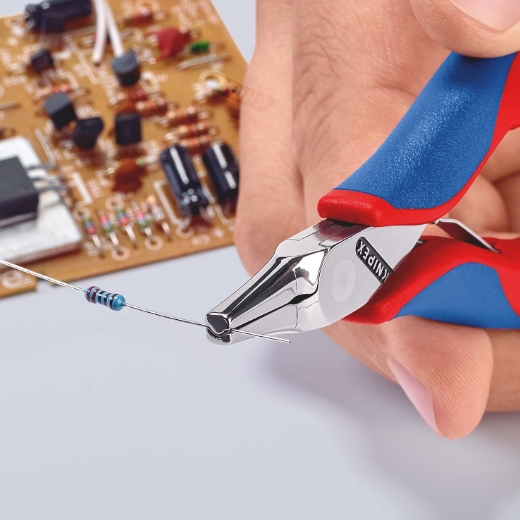

36 12 130 Elektronik-Bestückungszange zum Biegen und Abschneiden von Drahtenden an Bauteilen. Robuste, belastungsoptimierte Konstruktion mit durchgestecktem und spielfreiem Präzisionsgelenk. Seitenwinkel sorgfältig abgerundet: keine scharfen, materialgefährdenden Kanten. Schlanke, zum Zangenkopf hochgezogene Hüllen für feines und komfortables Greifen zwischen Daumen und Zeigefinger. Gleichmäßiges Biegeverhalten für ein direkteres Arbeitsgefühl. Glatt geschliffene Greifflächen; Kanten sorgfältig entgratet. Reibungsarme Doppelfeder für ein sanftes und gleichmäßiges Öffnen. Die Spiegelpolitur bietet in Verbindung mit einem feinen Ölfilm einen guten Rostschutz – keine Störungen im Schaltkreis durch abblätternde Chromteile. Zum Anbiegen eines Bogens für den Abstand zur Platine. - Backendicke (am Gelenk) (T1): 9,5mm - Spitzendicke (W4): 6,0mm - Kopfbreite (W3): 12,0mm - Griffweite: 5,5mm - Backenlänge (L3): 23,0mm - Anwendung: Drahtprofil biegen
Technische Daten
| GTIN/EAN | 4003773016861 |
| Artikelnummer | 3612130 |
| Gewicht | 70 g |
| Griffe | mit Mehrkomponenten-Hüllen |
| Kopf | spiegelpoliert |
| Anwendung | Drahtprofil biegen |
| Griffweite | 5.5 mm |
| Kopfbreite | 12 mm |
| Backenlänge | 23 mm |
| Backendicke (Gelenk) | 9.5 mm |
| Gelenkausführung | Durchgestecktes Gelenk |
| Spitzendicke | 6 mm |
| Artikellänge | 130 mm |
| RoHs | n |
