Einschlaganker EA M12 D ohne Zulassung
-
Der Innengewindeanker speziell für die Befestigung von Diamantbohrgeräten und Diamantsägen.
Beschreibung

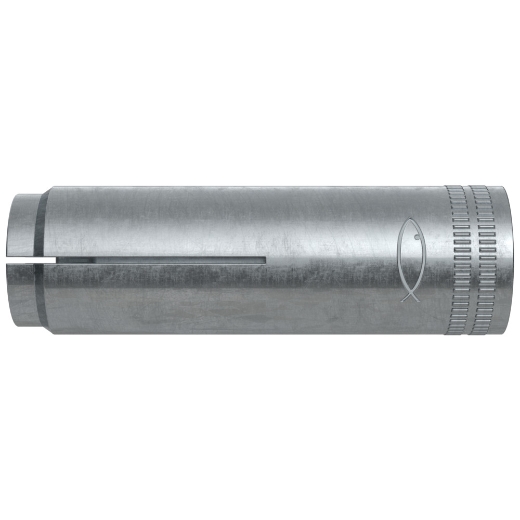

Der fischer Einschlaganker EA N D ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EA-ST wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA N D ist ideal für die Befestigung von Diamantbohrgeräten und Diamantsägen.
Vorteile
- Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
- Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.
Technische Daten
| GTIN/EAN | 4048962003208 |
| Artikelnummer | 500872 |
| Ankerlänge | 50 mm |
| Bohrernenndurchmesser | 16 mm |
| Gewindemaß (mm) | 12 mm |
| Material | Galvanisch verzinkter Stahl |
| Verpackungsvariante | Faltschachtel |
| Innengewinde | M12 |
| Max. Einschraubtiefe | 22 mm |
| Min. Bohrlochtiefe | 54 mm |
| Min. Bohrlochtiefe bei Vorsteckmontage | 50 mm |
| Min. Einschraubtiefe | 12 mm |
| Min. Verankerungstiefe | 50 mm |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| VDS-Zulassung | Ja |
| Inhalt | 50 |
Technologie
- Der EA N ist für die Vorsteckmontage geeignet.
- Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
- Danach wird mit dem Einschlagwerkzeug EA-ST (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.
- Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.

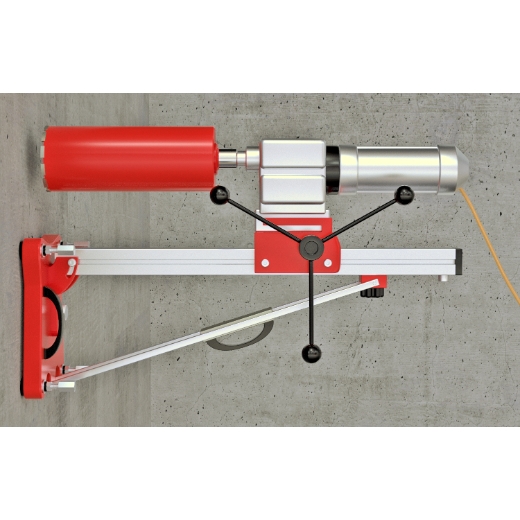

- Für die Befestigung von Diamant- und Kernbohrgeräten den speziellen EA II M12 x 50 D / EA M 12 x 50 N D mit verstärkter Hülse verwenden.
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Maschinensetzgerät EMS M 12 x 50 4006209480717 -
Setzwerkzeug EHS M12x50 plus 4006209446348
-
Quattric II 16/110/165 S 4048962306866
