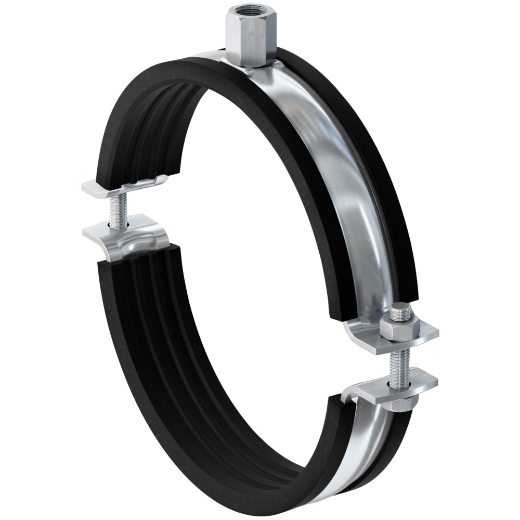

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung

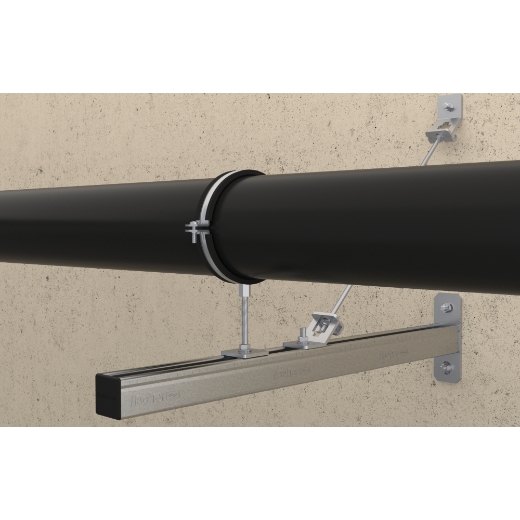

Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

Die fischer Massivrohrschelle FRSM - metrisch ist eine zweischraubige Rohrschelle aus galvanisch verzinktem oder feuerverzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinden M 8/M 10 oder M 12/M 16. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 19 - 508 mm mit Gewindestange oder Stockschraube im Innenbereich sicher befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109. Die fischer FRSM - metrisch ist für Anwendungen im Temperaturbereich von -50 °C bis +110 °C geeignet.

Vorteile

  • Hohe geprüfte Lasten garantieren die sichere Funktion der FRSM.
  • Die Anschlussmutter mit Kombigewinde M10 / M12, M12 / M16 oder M16 ermöglicht eine optimierte Lagerhaltung.
  • Das gelochte Schellenband ermöglicht ab ø 124 mm die Befestigung mit 2 Gewindestangen z. B. für die Befestigung von Guss-Dachentwässerungsleitungen.
  • Die Zweischraubigkeit ermöglicht die optimierte Anpassung auf den Rohraußendurchmesser.
  • Die Verlustsicherung der Schrauben gewährleistet eine problemlose Montage.

Technische Daten

GTIN/EAN 4048962063752
Artikelnummer 504597
Anschlussgewinde M16
Brandverhalten DIN 4102: Klasse B2
Breite 586 mm
Breite x Stärke Schellenband 50 x 5,0 mm
Material Galvanisch verzinkter Stahl
Verpackungsvariante Faltschachtel
Höhe 266 mm
Installationsdrehmoment 20 Nm
Max. empf. statische Last (zentr. Zug) 8 kN
Spannbereich 454-462 mm
Verschlussschraube M16
Profi / DIY Profi
Spannbereich von - bis 454 mm
Breite Schellenband 50 mm
Stärke Schellenband 5 mm
VDS-Zulassung Ja
Inhalt 1
