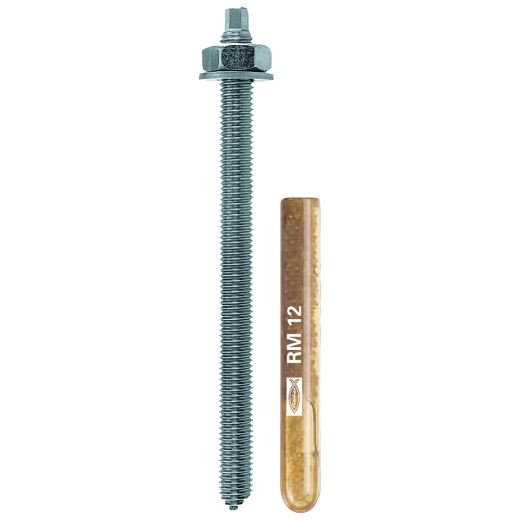

Ankerstange RG M12x120 R

Wichtigste Daten

In Kombination mit den verschiedenen Mörtelpatronen oder Injektionsmörtel zugelassen für Verankerung in gerissenem und ungerissenem Beton, Vollsteinmauerwerk, Lochsteinmauerwerk und Porenbeton.
Ankerstange mit Dachschräge und 6kant für die einfache Montage mit vorportionierter Mörtelpatrone.
Nicht rostender Stahl für den Einsatz im Außenbereich.

Beschreibung

Die fischer Ankerstange RG M wird aus nicht rostendem Stahl hergestellt. Die Ankerstange ist ein Systemzubehör für die verschiedene fischer Mörtelpatronen oder Injektionsmörtel. Für Einzelbefestigungen ist die Anwendung mit der vorportionierten Mörtelpatrone besonders wirtschaftlich. Bei der Montage mit der Mörtelpatrone wird die fischer Ankerstange RG M mit einem Bohrhammer drehend-schlagend gesetzt. Beim Setzvorgang wird die Mörtelpatrone zerstört, durchmischt und aktiviert die Mörtelmasse. Bei der Montage mit den Injektionsmörteln wird die Ankerstange von Hand unter leichten Drehbewegungen in das Bohrloch geschoben. Das System ist besonders geeignet für die wirtschaftliche Befestigung von Maschinen, Stahlbaukonstruktionen und Stützfüßen im Außenbereich.

Vorteile

Das breite Sortiment der RG M von M8 bis M30 eröffnet ein breites Anwendungsspektrum und bietet dadurch große Flexibilität.
Die Vielzahl an zugelassenen Stahlsorten für RG M ermöglicht den Einsatz in allen Korrosionswiderstandsklassen und bietet größtmögliche Anwendungssicherheit.
Bitte beachten Sie die Zulassungen der jeweiligen Reaktionspatronen bzw. Mörtel.
Erste dynamische Lastangaben in einer ETA für die Verankerung leichter dynamischer Lasten mit Gewindestangen im gerissenen und ungerissenen Beton in Verbindung mit Injektionsmörtel FIS SB und Reaktionspatrone RSB.

Technische Daten

GTIN/EAN	4048962237207
Artikelnummer	535011
Bohrernenndurchmesser	14 mm
Gewindemaß (mm)	12 mm
Anwendungsbedingungen	vorwiegend ruhende Lasten
Baustoff	ungerissener Beton
Material	Nicht rostender Stahl
Prüfzeichen / Zulassungen	ETA - Europäisch Technische Bewertung
Verpackungsvariante	Faltschachtel
Gewindemaß in mm	12 mm
Gewinde	M12
Länge	120 mm
Max. Dicke des Anbauteils	34 mm
Min. Verankerungstiefe	70 mm
Nutzlänge	12 - 13 mm
Passende Patrone RSB	1 x RSB 12 mini
Schlüsselweite	19 mm
Profi / DIY	Profi
ETA dyn	Ja
ETA-Zulassung	Ja
VDS-Zulassung	Ja
Inhalt	10

Technologie

Aufgrund der Dachschräge eignet sich die Ankerstange RG M besonders für die Verwendung in Verbindung mit Reaktionspatronen.
Die Ankerstange RG M wird mit einem Bohrhammer und dem zugehörigen Setzwerkzeug drehend-schlagend gesetzt.
Beim Setzvorgang zerstört die Dachschräge der RG M die Patrone, durchmischt und aktiviert den Mörtel.
Der Einsatz mit Injektionsmörtel ist ebenfalls möglich. Hierbei wird die Ankerstange von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.
