Bolzenanker FBN II 10/50

Vorteile

Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

GTIN/EAN	4006209408551
Artikelnummer	040855
Ankerlänge	123 mm
Bohrernenndurchmesser	10 mm
Gewindemaß (metrisch)	10 mm
Material	galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen	ETA - Europäisch Technische Bewertung

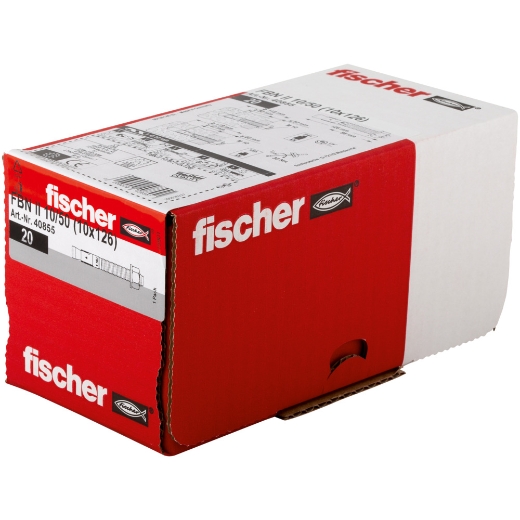

Verpackungsvariante	Faltschachtel
Gewinde	M10
Gewindelänge	84 mm
Installationsdrehmoment	30 Nm
Kopfprägung	S
Max. Dicke des Anbauteils	50 mm
Max. Nutzlänge hef,max./hef,min.	50 / 60 mm
Min. Bohrlochtiefe	118 mm
Min. Bohrlochtiefe bei Durchsteckmontage	118 mm
Schlüsselweite	17 mm
U-Scheibe (Außendurchmesser x Dicke)	20 x 2 mm
Verankerungstiefe hef,stand/hef,red	50 / 40 mm
Verankerungstiefe	50 mm
Profi / DIY	DIY
Vorsteckmontage	Ja
Durchsteckmontage	Ja
Abstandsmontage	Nein
Gewindemaß imperial	#10
ETA-Zulassung	Ja
VDS-Zulassung	Ja
Inhalt	20

Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.
